Jak bezpiecznie korzystać z interfejsu OBD podczas diagnozowania usterek silnika

Po co w ogóle podłączać się pod OBD? Realne korzyści i granice domowej diagnostyki

Czym właściwie jest OBD i za co odpowiada w samochodzie

OBD (On-Board Diagnostics) to w uproszczeniu interfejs, przez który sterowniki w samochodzie mogą „pogadać” z mechanikiem lub kierowcą. W praktyce chodzi głównie o sterownik silnika (ECU), ale bardzo często także o inne moduły, np. ABS, poduszki powietrzne czy automatyczną skrzynię biegów. Przez złącze OBD komputer diagnostyczny odczytuje błędy, parametry pracy i status różnych układów.

W nowszych samochodach standardem jest OBD2 (w Europie – EOBD), dzięki czemu podstawowe informacje o silniku i emisji spalin są wystandaryzowane. Oznacza to, że da się użyć uniwersalnego interfejsu, a kody usterek silnika w formacie P0xxx będą zrozumiałe niezależnie od marki auta. OBD jest więc swego rodzaju „oknem” do tego, co dzieje się w ECU.

Wbrew pozorom złącze OBD nie służy wyłącznie do kasowania kontrolek. To punkt dostępu do magistrali komunikacyjnej samochodu, a więc do sieci, po której krążą dane sterujące pracą silnika i innych systemów. Dlatego bezpieczeństwo korzystania z interfejsu OBD nie jest detalem – nieodpowiednie działanie może zaburzyć komunikację lub w skrajnym wypadku uszkodzić elektronikę.

Jakie informacje o silniku można pozyskać w warunkach domowych

Przy użyciu prostego, bezpiecznego interfejsu OBD i odpowiedniego programu można w domu odczytać naprawdę sporo. Dla silnika typowy zakres danych to między innymi:

• kody usterek (DTC) – zapisane błędy, które wywołały zapalenie kontrolki check engine lub wystąpiły jako błędy zapisane, ale nieaktywne,
• parametry bieżące (live data) – np. obroty silnika, temperatura cieczy chłodzącej, ciśnienie doładowania, dawka wtrysku, korekty paliwowe, napięcie sondy lambda,
• status monitorów OBD – informacja, czy układ oczyszczania spalin i inne testy autodiagnostyki paliwowej zostały poprawnie wykonane,
• zamrożone ramki (freeze frame) – „zrzut ekranu” z chwili wystąpienia błędu: obroty, obciążenie, temperatura, prędkość itd.,
• podstawowe dane o aucie – numer VIN, identyfikacja ECU, ewentualne numery wersji oprogramowania.

Na bazie takich danych da się w sposób świadomy zawęzić krąg podejrzanych elementów. Np. gdy silnik nierówno pracuje na biegu jałowym, a w parametrach live data widać duże korekty paliwowe oraz błąd mieszanki ubogiej, podejrzenie padnie raczej na nieszczelność dolotu niż na „magiczne uszkodzenie mapy wtrysku”.

Wiele aplikacji pozwala także tworzyć proste wykresy parametrów w czasie. To z kolei ułatwia wychwycenie zanikających usterek – np. chwilowego zaniku sygnału czujnika położenia wałka rozrządu czy skoków ciśnienia w listwie paliwowej pod obciążeniem.

Gdzie kończy się amatorska diagnostyka, a zaczyna zakres dla warsztatu

Domowy interfejs OBD daje sporo, ale ma swoje granice. Bezpieczna diagnostyka amatorska to przede wszystkim:

• odczyt kodów błędów i ich opisów,
• podgląd parametrów live data,
• kontrola statusu monitorów OBD,
• ewentualnie prosty test elementów wykonawczych (np. załączanie wentylatora) w trybie tylko-odczyt / zwykłe testy,
• kasowanie błędów po naprawie, gdy ma się pewność, co zostało wykonane.

Po drugiej stronie barykady są zaawansowane funkcje: adaptacje, kodowania, zmiany konfiguracji sterowników, aktualizacje firmware ECU. Do tego potrzeba nie tylko profesjonalnego sprzętu, ale też wiedzy i dostępu do dokumentacji serwisowej. W tej strefie jeden nieostrożny klik może wyłączyć immo, zablokować sterownik poduszek, uszkodzić konfigurację DPF albo unieruchomić samochód na podjeździe.

Bezpieczna granica dla większości użytkowników: nie ruszać funkcji opisanych jako „coding”, „adaptation”, „programming”, „flash”, „parameterization”, jeśli nie wiesz dokładnie, co robisz. Jeżeli oprogramowanie diagnostyczne pyta kilka razy „czy jesteś pewien?”, a Ty nie jesteś pewien – odpowiedź jest prosta: opuść tę zakładkę.

Typowe sytuacje, w których domowy interfejs naprawdę pomaga

Najbardziej klasyczna sytuacja: zapala się kontrolka check engine, auto jedzie, ale kierowca nie wie, czy można kontynuować jazdę, czy lepiej od razu zatrzymać się i dzwonić po lawetę. Podłączenie interfejsu OBD pozwala odczytać kod błędu, np. P0130 (sonda lambda), P0301 (wypadanie zapłonów na cylindrze 1), P0420 (nieskuteczność katalizatora). To już nie anonimowa żółta lampka, tylko konkretna informacja.

Inny przykład: samochód zaczął palić więcej paliwa i gorzej przyspiesza. Po podłączeniu interfejsu i analizie live data okazuje się, że temperatura cieczy chłodzącej na rozgrzanym silniku nie przekracza 70°C – termostat zacięty w pozycji otwartej. Bez OBD kierowca może długo błądzić, szczególnie w autach, które nie mają klasycznego wskaźnika temperatury.

Interfejs OBD bywa również przydatny przy zakupie używanego auta. Odczyt liczby błędów zapisanych jako „historyczne”, analiza ilości regeneracji DPF (jeśli dostępna), sprawdzenie realnego przebiegu w niektórych sterownikach – to wszystko pomaga uniknąć niektórych min.

OBD to narzędzie, nie magiczny naprawiacz

Część kierowców podchodzi do tematu zbyt optymistycznie: kupię interfejs, ściągnę apkę na telefon i „naprawię” sobie samochód. Tu pojawia się zderzenie oczekiwań z rzeczywistością. OBD nie wskazuje: „wymień ten konkretny czujnik” ani nie informuje: „popraw wtyczkę wtryskiwacza nr 2”. Podaje kod błędu i parametry. Reszta to interpretacja.

Dlatego bezpieczne korzystanie z interfejsu OBD oznacza także świadomą interpretację danych. Skasowanie błędu bez zrozumienia przyczyny jest jak zaklejanie kontrolki oleju taśmą izolacyjną. Na chwilę „pomaga”, ale problem pozostaje. Lepiej wykorzystać OBD do zebrania informacji, zanotować kody i parametry, a następnie – jeśli sprawa przekracza umiejętności – udać się do dobrego warsztatu.

Podstawy OBD w pigułce: złącze, protokoły i co tam płynie

Gdzie szukać złącza OBD i jak jest zbudowane

Złącze OBD2 jest obowiązkowe w autach sprzedawanych na rynku europejskim od początku lat 2000. Najczęściej znajduje się:

• pod deską rozdzielczą, w okolicy kolan kierowcy,
• w pobliżu kolumny kierownicy,
• za klapką przy bezpiecznikach,
• rzadziej – w konsoli środkowej lub przy tunelu środkowym.

Złącze ma 16 pinów i charakterystyczny kształt trapezu. W uproszczonym pinoucie można wyróżnić kilka kluczowych linii: masa, plus z akumulatora, linie komunikacyjne (np. CAN-H, CAN-L, K-Line, L-Line). Nie wszystkie piny są obsadzone w każdym aucie – część pozostaje niewykorzystana lub służy producentowi do celów serwisowych.

Bezpieczeństwo zaczyna się już na poziomie fizycznym: niewłaściwe włożenie wtyczki interfejsu może mechanicznie uszkodzić piny, a zwarcie plusa z masą w tym miejscu nie jest szczególnie dobrym pomysłem. Jeżeli gniazdo jest ukryte i słabo oświetlone, sensowny jest mały ręczny tester z diodą lub po prostu latarka – zamiast wpychać wtyczkę „na pamięć”.

Różnice między OBD, OBD2 i EOBD z punktu widzenia użytkownika

Określenia OBD, OBD2, EOBD bywają używane zamiennie, ale w tle kryją się różne standardy:

Dobry przegląd tematyki elektroniki samochodowej i diagnozy usterek można znaleźć także na stronach takich jak Blog Motoryzacyjny – Części samochodowe i naprawa auta, gdzie diagnostyka OBD pokazywana jest w szerszym kontekście eksploatacji samochodu.

• OBD I – pierwsze, mało standaryzowane rozwiązania lat 80. i początku 90.,
• OBD2 – amerykański standard wprowadzony w połowie lat 90., określający m.in. kody błędów emisji spalin oraz standard wtyczki,
• EOBD – europejski odpowiednik OBD2, obowiązkowy w UE (benzyna od 2001, diesel od około 2003–2004, w zależności od kategorii pojazdu).

Dla użytkownika oznacza to tyle, że samochód z OBD2/EOBD pozwoli na odczyt podstawowych kodów błędów silnika i emisji spalin przy użyciu uniwersalnego interfejsu. Jednak dostęp do „głębszych” modułów (np. komfortu, klimatyzacji, DSG) i kodów specyficznych dla producenta może wymagać dedykowanego oprogramowania.

Starsze auta sprzed epoki EOBD mogą mieć złącza diagnostyczne innego typu (np. okrągłe, dwupinowe, 10-pinowe), a komunikacja bywa oparta o inne protokoły. W takich przypadkach dobór interfejsu staje się bardziej złożony i dla bezpieczeństwa lepiej bazować na rozwiązaniach polecanych przez specjalistów od danej marki.

Jakie sterowniki da się „zobaczyć” przez typowy interfejs

Podstawowy interfejs OBD2 z prostą aplikacją najczęściej pozwala na komunikację głównie z:

• ECU silnika (Engine Control Unit),
• czasem z modułem automatycznej skrzyni biegów,
• w nowszych autach – z modułem ABS/ESP,
• rzadziej z innymi modułami – tu dużo zależy od auta i programu.

Specjalistyczne interfejsy i oprogramowanie serwisowe potrafią z kolei „wejść” w kilkadziesiąt modułów: od systemu komfortu i klimatyzacji aż po sterownik foteli. Dla bezpieczeństwa domowego użytkownika wystarczy świadomość, że nie każdy moduł, który widać, jest dobrym kandydatem do eksperymentów. Odczyt – tak, zmiana parametrów – tylko wtedy, gdy ma się jasny opis funkcji.

Protokoły komunikacji: tylko tyle, ile trzeba

Po złączu OBD mogą „chodzić” różne protokoły komunikacji: CAN, ISO9141-2 (K-Line), KWP2000, J1850 VPW/PWM i inne. Nie trzeba znać ich budowy, ale dobrze rozumieć jedno: to żywa magistrala, po której jednocześnie przesyłane są dane sterujące wieloma układami. Interfejs diagnostyczny dołącza się do niej jako kolejny uczestnik.

Jeśli interfejs jest kiepsko zaprojektowany lub uszkodzony, może:

• generować zakłócenia,
• nieprawidłowo odpowiadać na zapytania,
• „przywiesić” komunikację z innymi sterownikami.

Dlatego bezpieczeństwo interfejsu OBD to nie fanaberia, ale realne ryzyko: zwłaszcza w nowoczesnych autach, gdzie praktycznie wszystko działa po CAN-ie. Nieprzypadkowo profesjonalne interfejsy kosztują dużo więcej niż „magiczne dongle za kilka złotych”. Płaci się m.in. za poprawną obsługę protokołów i separację elektryczną.

Złącze OBD jako element instalacji, a nie „ładowarka USB”

Bardzo częsty błąd to traktowanie gniazda OBD jak portu USB: coś tam się wpina, coś tam świeci i najwyżej nie zadziała. Tymczasem w gnieździe OBD masz bezpośredni dostęp do zasilania z akumulatora oraz do linii danych magistrali. Krótkie zwarcie, przeciążenie czy błędny sygnał mogą dać do wiwatu więcej niż tylko wypalony bezpiecznik.

Bezpieczeństwo oznacza więc kilka prostych zasad:

• nie eksperymentować z „samoróbkami” interfejsów bez wiedzy z zakresu elektroniki,
• nie rozbierać i nie „tuningować” interfejsu, jeśli nie masz pewności, co robisz,
• nie wieszać na gnieździe OBD kilku urządzeń naraz (np. interfejs + rejestrator flotowy + tracker GPS), jeśli instalacja nie jest do tego przystosowana,
• nie zostawiać taniego interfejsu OBD wpiętego na stałe – szczególnie w autach, które „budzą” magistralę przy najmniejszym poborze prądu.

Wybór interfejsu OBD – co jest bezpieczne, a co tylko tanie

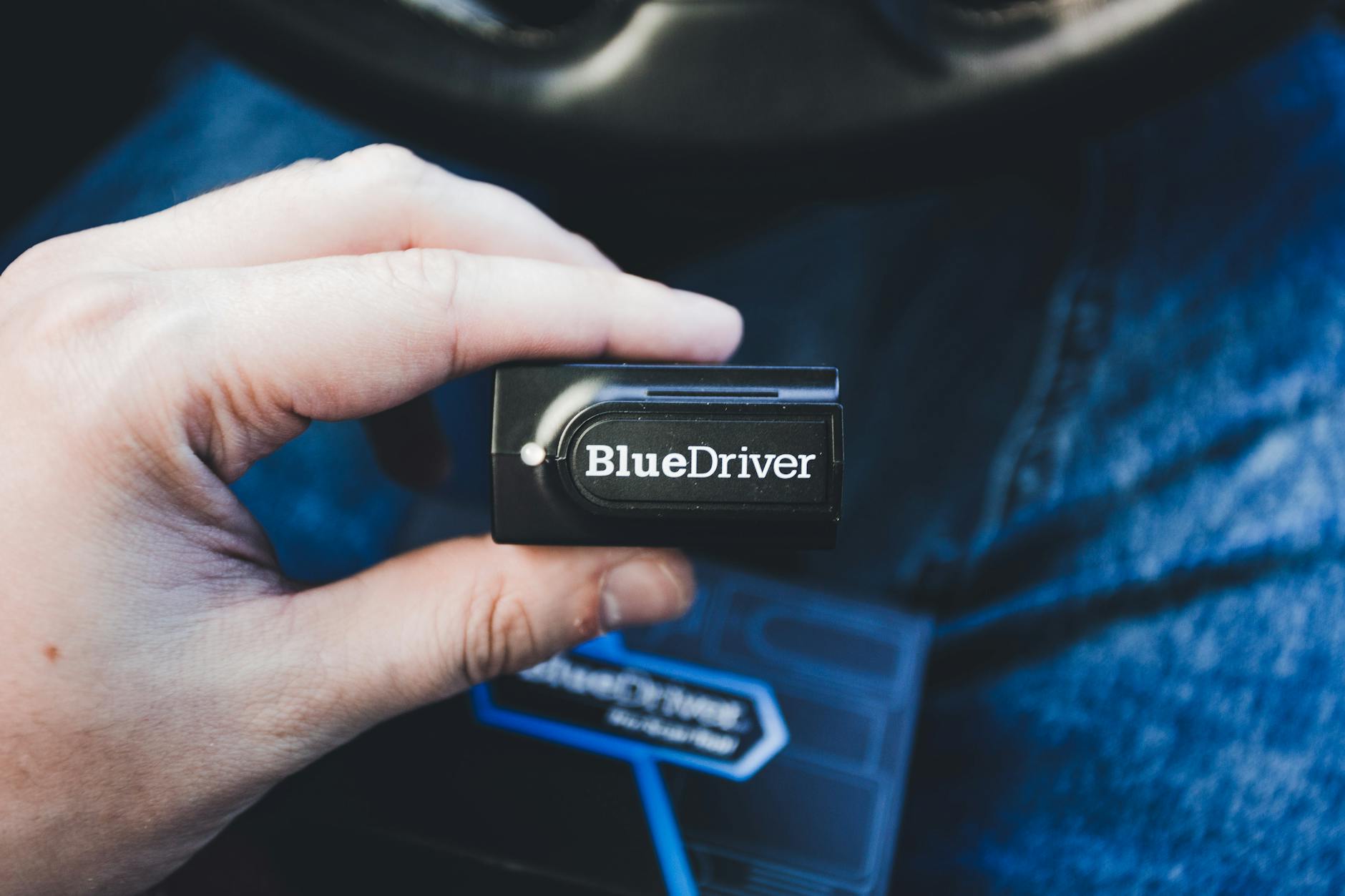

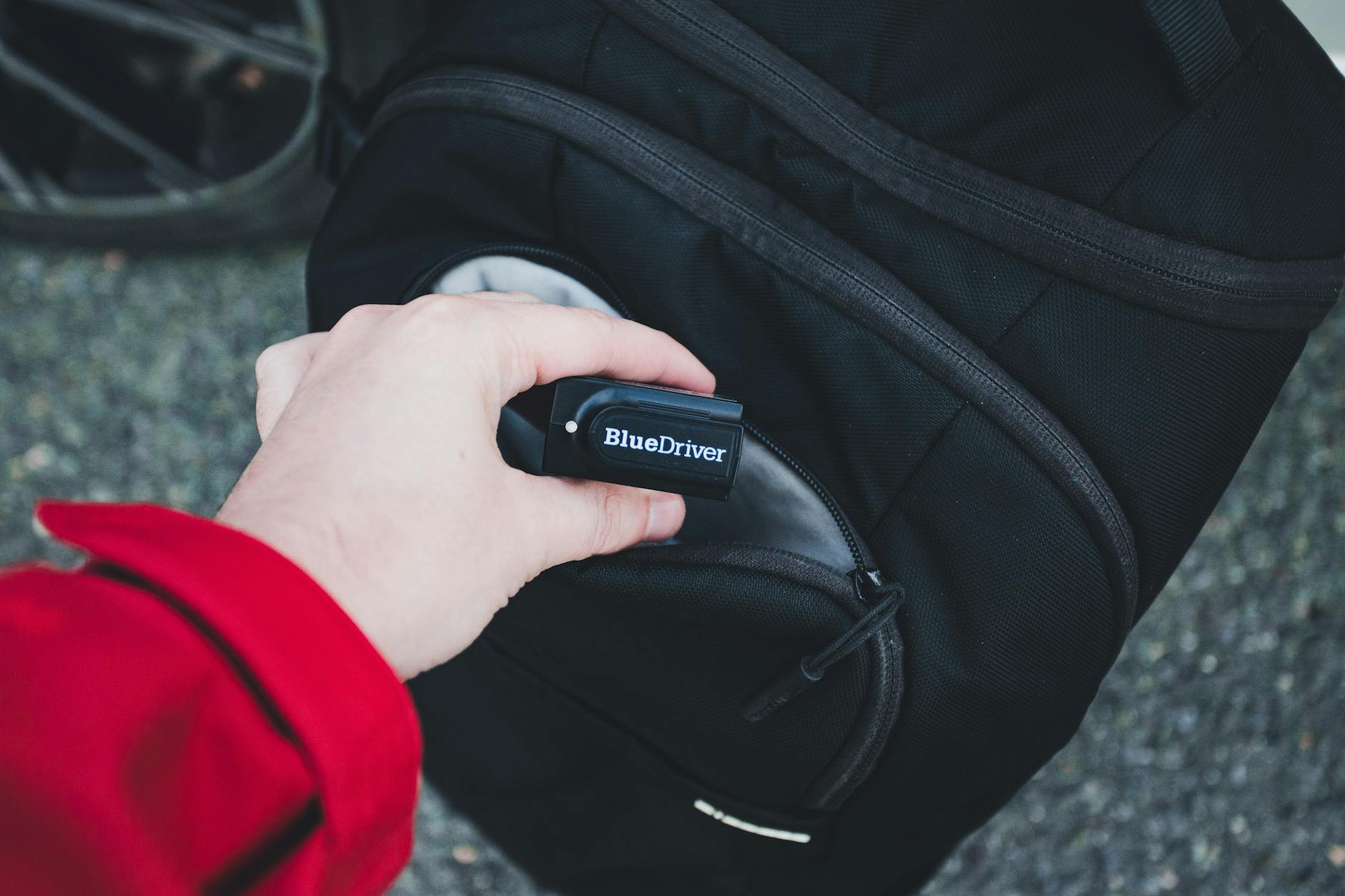

Podstawowe typy interfejsów: ELM327, skanery ręczne i sprzęt dedykowany

Na rynku pojawia się kilka głównych typów urządzeń OBD dla użytkownika domowego:

• Interfejsy ELM327 – małe urządzenia (USB, Bluetooth, Wi-Fi) bazujące na popularnym układzie ELM327 lub jego klonach. Wymagają dodatkowego oprogramowania na laptopie lub aplikacji na smartfonie. Zakres możliwości zależy od programu.

Skanery ręczne i półprofesjonalne testery

Drugą grupę stanowią samodzielne skanery z własnym ekranem i klawiaturą. Nie wymagają telefonu ani laptopa – podłączasz i działasz. Zwykle potrafią więcej niż najprostszy ELM, bo mają wbudowaną bazę kodów błędów, proste testy podzespołów i gotowe procedury.

Ich zalety z punktu widzenia bezpieczeństwa to m.in.:

• lepsze dopasowanie sprzętu i oprogramowania (mniej losowych „zawiech” komunikacji),
• z definicji brak problemu z niepewną aplikacją z nieznanego źródła,
• często wbudowane zabezpieczenia przed błędnym zasilaniem czy odwrotną polaryzacją.

Słabą stroną bywa sztywność – jeśli tester nie obsługuje jakiejś marki lub funkcji, nie ratuje go „doinstalowanie apki”. Przy zakupie dobrze przefiltrować deklaracje producentów przez fora użytkowników konkretnych marek – folder marketingowy przyjmuje wszystko.

Interfejsy dedykowane pod konkretną markę

Osobna kategoria to interfejsy i programy tworzone z myślą o jednym lub kilku koncernach (np. grupy VAG, BMW, PSA). Tu otwiera się zupełnie inny poziom: dostęp do adaptacji, kodowania, testów elementów wykonawczych, a czasem nawet do aktualizacji oprogramowania sterowników.

To już rejon, gdzie można zarówno bardzo skutecznie zdiagnozować problem, jak i jednym kliknięciem „uziemić” moduł. Z perspektywy użytkownika domowego bezpiecznym scenariuszem jest:

• wykorzystywanie takiego interfejsu głównie do odczytu parametrów i błędów,
• korzystanie z funkcji zmieniających konfigurację wyłącznie według sprawdzonych instrukcji, krok po kroku,
• robienie zrzutów ekranu lub notatek ze starych ustawień przed jakąkolwiek zmianą.

Jeżeli program pyta, czy chcesz „flashować” sterownik, a Ty nie jesteś pewien, co to dokładnie oznacza – odpowiedź odmowna jest zaskakująco często najlepszą z możliwych.

Realne ryzyka związane z najtańszymi klonami

Popularne interfejsy typu „ELM327 za grosze” kuszą ceną, ale w środku potrafią kryć się osobliwe niespodzianki. Część z nich to nie tylko klony układu, ale wręcz okrojone konstrukcje, które:

• nie mają żadnej izolacji galwanicznej,
• oszczędzają na elementach zabezpieczających linie danych,
• mają wspólną masę z zasilaniem telefonu czy laptopa w sposób kompletnie nieprzemyślany.

Efekt w skrajnym przypadku to nie tylko ryzyko uszkodzenia sterownika, ale również dziwne problemy „po wszystkim”: kontrolki, które zaczynają się losowo zapalać, błędy komunikacji między modułami, sporadyczne gaśnięcie zegarów. Trudno później połączyć to z krótką przygodą z tanim donglem tydzień wcześniej.

Bezpieczniejsze podejście to wybór urządzenia od firmy, która istnieje „od wczoraj” nie tylko w serwisie aukcyjnym, ma numer wersji oprogramowania i aktualizacje oraz normalną instrukcję. Nie musi to być od razu sprzęt za kilka tysięcy – sensowne interfejsy amatorskie też istnieją, tylko są wyraźnie droższe od absolutnego „budżetu”.

Łączność: USB, Bluetooth czy Wi‑Fi?

Formę połączenia z komputerem lub telefonem też da się rozpatrywać w kategoriach bezpieczeństwa. Każda ma swoje plusy i minusy:

• USB – stabilne i przewidywalne. Mniej podatne na zakłócenia, odpada problem zasięgu. Wadą jest kabel, który potrafi przeszkadzać, ale jeśli celem jest bezpieczna diagnostyka, nie pokaz mody w kabinie, przewód zwykle wygrywa.
• Bluetooth – wygodny, popularny w połączeniu ze smartfonem. Ryzyko to potencjalne zrywanie połączenia w nieodpowiednim momencie (np. w trakcie dłuższej procedury). Do prostego odczytu błędów i podglądu parametrów jest w porządku, do aktualizacji sterowników – niekoniecznie.
• Wi‑Fi – rozwiązanie pośrednie, częściej spotykane w nieco droższych interfejsach. Daje dobrą przepustowość, ale czasem wymusza kombinacje z konfiguracją sieci w telefonie czy laptopie.

Jeżeli planowany jest tylko odczyt i kasowanie błędów silnika, żadna z opcji nie jest z definicji zła. Przy poważniejszych ingerencjach przewodowy interfejs nadal jest królem spokoju.

Przygotowanie do diagnostyki – auto, komputer i użytkownik

Stan akumulatora i instalacji elektrycznej

Diagnostyka wymaga stabilnego zasilania. Zbyt niskie napięcie akumulatora potrafi spowodować dziwne objawy: błędy komunikacji sterowników, zrywanie połączenia z interfejsem, a w skrajnych sytuacjach – przerwanie procedury kodowania czy adaptacji w połowie. To przepis na kłopotliwe „cegły” zamiast modułów.

Przed rozpoczęciem zabawy z OBD warto:

• sprawdzić napięcie spoczynkowe akumulatora (multimetrem lub nawet przez OBD, jeśli auto to udostępnia),
• unikać długich sesji diagnostycznych na granicy rozładowania – gdy rozrusznik ledwie kręci, to ostatni moment na podpięcie prostownika, a nie interfejsu,
• zapewnić dobre styki na klemach i brak „pływających” mas.

Przy bardziej zaawansowanych operacjach (np. aktualizacja oprogramowania sterownika) bezpiecznym standardem jest użycie prostownika z funkcją podtrzymania napięcia lub specjalnego zasilacza warsztatowego. W domowych warunkach przynajmniej zadbaj, by akumulator nie był na skraju wyczerpania.

Środowisko pracy: gdzie i jak diagnozować

Warunki otoczenia też mają znaczenie. Diagnozowanie auta na wąskiej uliczce, z otwartą maską, laptopem na dachu i przewodami pod nogami nie jest ani wygodne, ani bezpieczne.

Dużo rozsądniej:

• zaparkować w miejscu, gdzie nikt nie będzie przechodził i potykał się o kabel,
• zapewnić sobie wygodny dostęp do gniazda OBD i możliwość ustawienia komputera lub telefonu w stabilnym miejscu,
• zaplanować czas – pośpiech jest złym doradcą, szczególnie gdy program pyta, czy na pewno chcesz skasować ten czy inny moduł.

Jeśli diagnostyka ma obejmować jazdę próbną z logowaniem parametrów, przewody i urządzenia muszą być tak umieszczone, by nie ograniczały ruchu kierownicy, nie plątały się pod pedałami i nie odwracały uwagi kierowcy. Laptop na kolanach podczas jazdy to nie jest „sprytne rozwiązanie”, nawet jeśli wygląda imponująco na zdjęciu.

Przygotowanie oprogramowania i danych

Sprzęt to połowa sukcesu. Przed podłączeniem do auta dobrze jest zadbać o porządek po stronie oprogramowania:

• zainstalować właściwe sterowniki interfejsu, sprawdzić, czy system go widzi,
• zaktualizować program diagnostyczny do stabilnej wersji,
• upewnić się, że masz działające połączenie internetowe, jeśli oprogramowanie tego wymaga (np. do weryfikacji licencji).

Przydaje się też miejsce na dysku na logi i zrzuty ekranowe. Zapisanie sesji diagnostycznej ułatwia później analizę lub konsultację z kimś bardziej doświadczonym. Trudno dyskutować o problemie, gdy jedyne, co pozostało po kodach błędów, to mgliste „coś tam z sondą chyba”.

„Checklista” dla użytkownika

Przed pierwszym podłączeniem warto przebrnąć przez krótką mentalną checklistę:

• wiem, gdzie jest gniazdo OBD w moim aucie i jak jest ułożone,
• wiem, jak nazywa się dokładnie model mojego interfejsu i do jakich aut jest przeznaczony,
• mam załadowaną baterię w laptopie/telefonie lub zasilanie z sieci,
• mam przygotowane choćby podstawowe notatki – choćby kartkę i długopis do spisania kodów błędów.

Drobiazg, ale ułatwia zachowanie spokoju, gdy już coś „zapika” lub ekran zaleje się czerwonymi komunikatami.

Jak poprawnie podłączyć interfejs OBD i nie narobić szkód

Kolejność czynności przy podłączaniu

Schemat postępowania jest prosty, ale trzymanie się go ogranicza ryzyko błędów:

1. Wyłącz zapłon i wszystkie odbiorniki (światła, radio, klimatyzacja).
2. Znajdź gniazdo OBD i sprawdź jego orientację – jeśli trzeba, użyj latarki.
3. Wepnij interfejs, nie używając nadmiernej siły. Wtyczka powinna wejść gładko.
4. Podłącz interfejs do komputera/telefonu (USB, Bluetooth, Wi‑Fi) – w zależności od typu.
5. Włącz zapłon (bez uruchamiania silnika, o ile instrukcja interfejsu nie mówi inaczej).
6. Uruchom program diagnostyczny i wybierz auto / linię / sterownik.

Odwrotna kolejność przy odłączaniu: najpierw zamknij program, wyłącz zapłon, rozłącz połączenie z komputerem/telefonem, a na końcu wypnij wtyczkę OBD. To eliminuje sytuacje, w których interfejs „budzi” magistralę w nieodpowiednim momencie.

Na co uważać przy fizycznym podłączaniu

Gniazdo OBD bywa umieszczone w dziwnych miejscach, a próby podłączenia „po omacku” kończą się czasem wygiętymi pinami albo poluzowaniem całego gniazda. Kilka prostych wskazówek:

• jeśli gniazdo jest ruchome (np. wisi na przewodach), przytrzymaj je drugą ręką, zanim włożysz wtyczkę,
• nie wymuszaj połączenia – jeśli wtyczka nie chce wejść, prawdopodobnie jest obrócona o 180° lub gniazdo ma inny kształt niż zakładałeś,
• upewnij się, że przewód interfejsu nie będzie naciągany przy przesuwaniu fotela lub wsiadaniu/wysiadaniu.

W razie wątpliwości nie zaszkodzi krótki rzut oka w instrukcję auta, gdzie nierzadko znajduje się rysunek lokalizacji gniazda. To mniej emocjonujące niż siłowanie się z plastikami pod kierownicą, ale zdecydowanie bardziej cywilizowane.

Typowe błędy początkujących

Kilka powtarzających się potknięć, które są łatwe do uniknięcia:

Na koniec warto zerknąć również na: Czy OBD może „przewidzieć” awarię? — to dobre domknięcie tematu.

• Podłączanie i odłączanie przy włączonym silniku – większość interfejsów to zniesie, ale zmniejszanie ryzyka nic nie kosztuje. Skoro można wykonać operację przy wyłączonym silniku, po co kusić los.
• Ignorowanie komunikatów programu – jeśli aplikacja ostrzega, że dana operacja może zmienić konfigurację modułu, to nie jest tylko dekoracyjna ramka.
• Błędny wybór modelu auta lub sterownika – próba połączenia się z innym modelem potrafi wywołać lawinę „dziwnych” błędów lub w najgorszym przypadku nieprawidłowe komendy wysyłane do niewłaściwego modułu.

Rozsądne tempo i czytanie komunikatów ekranu robi tu za najlepsze ubezpieczenie.

Diagnostyka w trakcie jazdy – jak to zrobić bezpiecznie

Podgląd parametrów na żywo podczas jazdy bywa bardzo pomocny (np. przy diagnozie problemów pod obciążeniem), ale wymaga dodatkowej dyscypliny. Najważniejsza zasada brzmi: kierowca prowadzi, ktoś inny patrzy w ekran. Jeśli nie ma „kogoś innego”, logowanie danych warto ustawić tak, by program nagrywał wszystko w tle, a analiza odbyła się po zatrzymaniu.

Technicznie:

• zadbaj o stabilne mocowanie telefonu/laptopa – uchwyt, półka, cokolwiek, by sprzęt nie latał po kabinie,
• upewnij się, że kabel (jeśli jest) nie przecina toru ruchu dźwigni zmiany biegów ani nie zwisa przy pedałach,
• unikanie „rzeźbienia” w ustawieniach sterownika w trakcie jazdy jest absolutną podstawą – podczas ruchu tylko odczyt.

Bezpieczny odczyt kodów błędów silnika – krok po kroku

Przygotowanie sesji odczytu błędów

Zanim nastąpi moment prawdy i pojawią się kody błędów, dobrze poukładać sobie procedurę. Usprawnia to pracę i zmniejsza ryzyko impulsywnego kasowania wszystkiego, co się wyświetli.

Praktyczny schemat wygląda tak:

1. Podłącz interfejs i nawiąż połączenie zgodnie z wcześniejszym opisem.
2. Wybierz właściwy sterownik (z reguły „Engine”, „ECM”, „ECU”).
3. Najpierw odczytaj błędy, nie kasując ich od razu.
4. Spisz kody lub zrób zrzut ekranu listy błędów.
5. Sprawdź status błędów (obecne / zapisane w historii / nieciągłe).

Dopiero po zanotowaniu wszystkiego można myśleć o kasowaniu – i też nie zawsze od razu.

Znaczenie opisów kodów i statusu

Jak czytać kody – litery, cyfry i pułapki opisów

Sam kod błędu to dopiero początek. Identyczny numer potrafi mieć różne opisy w zależności od programu, języka czy nawet wersji oprogramowania. Dlatego zamiast ufać ślepo jednemu „tłumaczeniu” na ekranie, lepiej połączyć kilka źródeł.

Podstawowe zasady interpretacji:

• kody „P0xxx” – standardowe (uniwersalne) dla OBD2, znaczenie zwykle jest podobne we wszystkich markach,
• kody „P1xxx” – kody specyficzne dla producenta, tutaj opis z taniej aplikacji bywa bardzo kreatywny,
• kody z innych grup literowych (B – nadwozie, C – podwozie, U – komunikacja) – często drugorzędne przy typowo „silnikowych” problemach, ale potrafią wyjaśnić, czemu sterownik wchodzi w tryb awaryjny.

Jeśli opis w programie brzmi podejrzanie (np. „Błąd niesprecyzowany elementu” – brzmi jak horoskop, nie jak diagnostyka), praktycznym odruchem jest sprawdzenie kodu:

• w dokumentacji producenta pojazdu lub sterownika (o ile jest dostępna),
• w wiarygodnych źródłach online – forach specjalistycznych danej marki, serwisówkach, katalogach kodów.

Niekiedy różnica między „zbyt niskim sygnałem czujnika” a „brakiem komunikacji z czujnikiem” decyduje o tym, czy szuka się przerwanego przewodu, czy np. słabej masy. Ta precyzja zwykle nie bierze się z samej aplikacji, tylko z dobrej interpretacji użytkownika.

Różnica między błędami stałymi a sporadycznymi

Większość programów rozróżnia błędy aktywne (obecne) od zapisanych historycznie lub sporadycznych. To rozróżnienie mocno ułatwia ustalenie, z czym mamy do czynienia:

• błąd obecny / aktualny – sterownik widzi problem tu i teraz; jeśli chodzi o coś istotnego dla spalania lub bezpieczeństwa, zwykle zapala się kontrolka „check engine” lub inna lampka ostrzegawcza,
• błąd zapisany / historyczny – problem wystąpił w przeszłości, ale w tej chwili warunki są w normie; typowe przy chwilowych zanikach zasilania czy przejściowych przerwach w sygnale,
• błąd nieciągły / sporadyczny – sterownik widział problem kilka razy w określonych warunkach; to informacja, że kłopot może wrócić, choć aktualnie wszystkiego „na słuch” nie wykryjesz.

Gdy lista błędów jest długa, sensowne podejście to skupienie się najpierw na tych aktywnych, a dopiero później analizowanie reszty. Czasem pojedynczy, kluczowy błąd (np. czujnika położenia wału) generuje „kaskadę” błędów wtórnych. Kasowanie wszystkich kodów bez ich zrozumienia przypomina leczenie gorączki młotkiem – coś na pewno się zmieni, ale raczej nie to, co trzeba.

Bezpieczne kasowanie kodów – ki
